      山東濟南冶金行吊生產廠家分享冶金行車結構設計

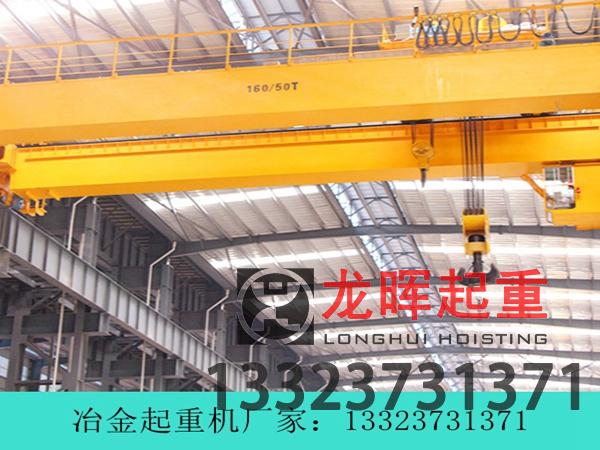

冶金行車（冶金起重機）是冶金行業用于吊運鋼水、鐵水、鋼坯等高溫、重載物料的專用起重設備，其結構設計需滿足高溫環境適應性、重載穩定性、安全冗余性三大核心要求。以下從結構組成、設計關鍵要點、核心技術規范等方面展開說明：
一、冶金行車的結構組成（核心部件）
冶金行車的結構需結合工況特點（如高溫涵蓋、粉塵、沖擊載荷）設計，主要由以下部分組成：
金屬結構（承載核心）
橋架：由主梁、端梁組成，承擔整機及吊運物料的重量。冶金行車的主梁多采用 “箱型截面”（抗扭性能強），材質需選用耐高溫的低合金高強度鋼（如 Q355B、Q460C），避免高溫下強度衰減。
端梁：連接主梁與運行機構，需設計加強筋板，增強與主梁連接部位的剛性，防止重載下變形。
起升機構（核心工作部件）
由電機、減速器、卷筒、吊鉤（或吊具）、制動器組成，需滿足 “低速重載” 特性（如吊運鋼水時起升速度≤5m/min），且制動器需采用 “雙制動系統”（主副制動器，防止單一制動失效）。
卷筒和吊鉤需選用耐磨、耐高溫材料（如吊鉤用 20MnSiV，經調質處理，表面硬度≥30HRC）。
運行機構（移動部件）
包括大車運行（沿車間軌道移動）和小車運行（沿主梁軌道移動），電機需選用 “冶金專用變頻電機”（適應粉塵、高溫環境，防護等級≥IP54），車輪組需采用淬火輪緣（耐磨性提升 50% 以上）。
安全防護結構
隔熱裝置：在吊鉤、小車架等靠近高溫源的部位加裝隔熱板（如硅酸鋁纖維板，隔熱溫度可達 800℃以上），防止部件因高溫老化。
限位裝置：起升高度限位器（防止吊鉤沖頂）、運行限位器（防止大車 / 小車超程碰撞）、超載限制器（精度≤5%，超載時自動切斷動力）。
應急機構：配備應急電源（如蓄電池），突發斷電時可驅動制動器緩慢釋放，避免鋼水等危險物料墜落。
二、結構設計的關鍵要點（按工況需求）
冶金行車的設計需針對 “高溫、重載、危險物料” 三大核心工況，重點解決以下問題：
1. 高溫環境適應性設計
材料選擇：金屬結構避免使用普通碳鋼（如 Q235），優先選用耐高溫低合金鋼（工作溫度≤300℃時用 Q355B；300-500℃時用 Q460C，需進行高溫力學性能驗證）；電氣元件需選用耐溫型（如電纜用硅橡膠絕緣電纜，耐溫≥180℃）。
散熱設計：電機、減速器等傳動部件需加裝散熱風扇或水冷裝置（如起升電機外殼設計散熱片，配合強制風冷，確保環境溫度 60℃時電機溫升≤80K）。
2. 重載與穩定性設計
強度與剛度校核：
強度：按 “極限狀態設計法” 計算，主梁在額定載荷下的應力≤材料許用應力（如 Q355B 許用應力≤235MPa），且需考慮 “動載系數”（吊運鋼水時動載系數取 1.3-1.5，高于普通起重機的 1.1-1.2）。
剛度：主梁的最大撓度需≤跨度的 1/800（普通起重機為 1/700），避免重載下吊具晃動過大。
抗傾覆設計：針對室外或大跨度冶金行車，需計算 “穩定系數”（抗傾覆力矩 / 傾覆力矩≥1.5），必要時增加平衡重或優化小車軌道布置。
3. 安全冗余設計
關鍵部件冗余：起升機構的電機、制動器、卷筒均需設置備用或冗余結構（如雙電機驅動、雙制動器獨立控制），確保單一部件失效時仍能安全停機。
連接結構強化：主梁與端梁的連接、螺栓連接等部位需采用 “高強度螺栓”（如 10.9 級，預緊力達標），并設置防松裝置（如止動墊片、點焊固定），防止振動松脫。
三、設計需遵循的核心規范與標準
冶金行車屬于 “特種設備”，結構設計須符合國家及行業強制標準，核心規范包括：
GB/T 3811-2008《起重機設計規范》：基礎設計通用要求（如載荷計算、材料選擇）。
JB/T 7688.1-2012《冶金起重機技術條件 第 1 部分：通用要求》：明確冶金行車的結構強度、耐高溫性能、安全裝置要求。
TSG Q0002-2008《起重機械安全技術監察規程》：強制要求（如雙制動系統、超載保護、隔熱措施）。
設計時需根據具體工況（如吊運鋼水 / 鋼坯、室內 / 室外、跨度大?。?，在標準框架內優化細節（如室外需增加防雨、防風裝置，跨度＞30m 時主梁需設置副梁增強剛性）。
四、設計注意事項（避坑要點）
避免 “通用化設計”：不可直接套用普通橋式起重機的結構（如普通起重機的電機、電纜無法耐受冶金環境的高溫和粉塵，易短路或老化）。
高溫區域差異化防護：吊運鋼水的行車，小車下方需增設 “防鋼水飛濺擋板”（用耐高溫鋼板 + 隔熱棉），避免鋼水噴濺損壞結構或電氣元件。
動態載荷模擬驗證：通過有限元分析軟件（如 ANSYS）對主梁、吊鉤等關鍵部件進行 “熱 - 力耦合分析”，模擬高溫 + 重載下的應力分布，避免局部應力集中導致開裂。
維護便利性設計：在易損部件（如制動器、車輪組）附近預留檢修空間，設置可拆卸防護罩，便于日常檢查和更換。
